La topographie est la technique qui permet la mesure puis la représentation sur un plan de détails visibles sur le terrain qu'ils soient naturels ou artificiels.
La topographie doit permettre de définir le positionnement planimétrique ou altimétrique, la forme, les dimensions et l'identification des éléments du sol et du sur-sol dans une zone urbaine ou rurale.

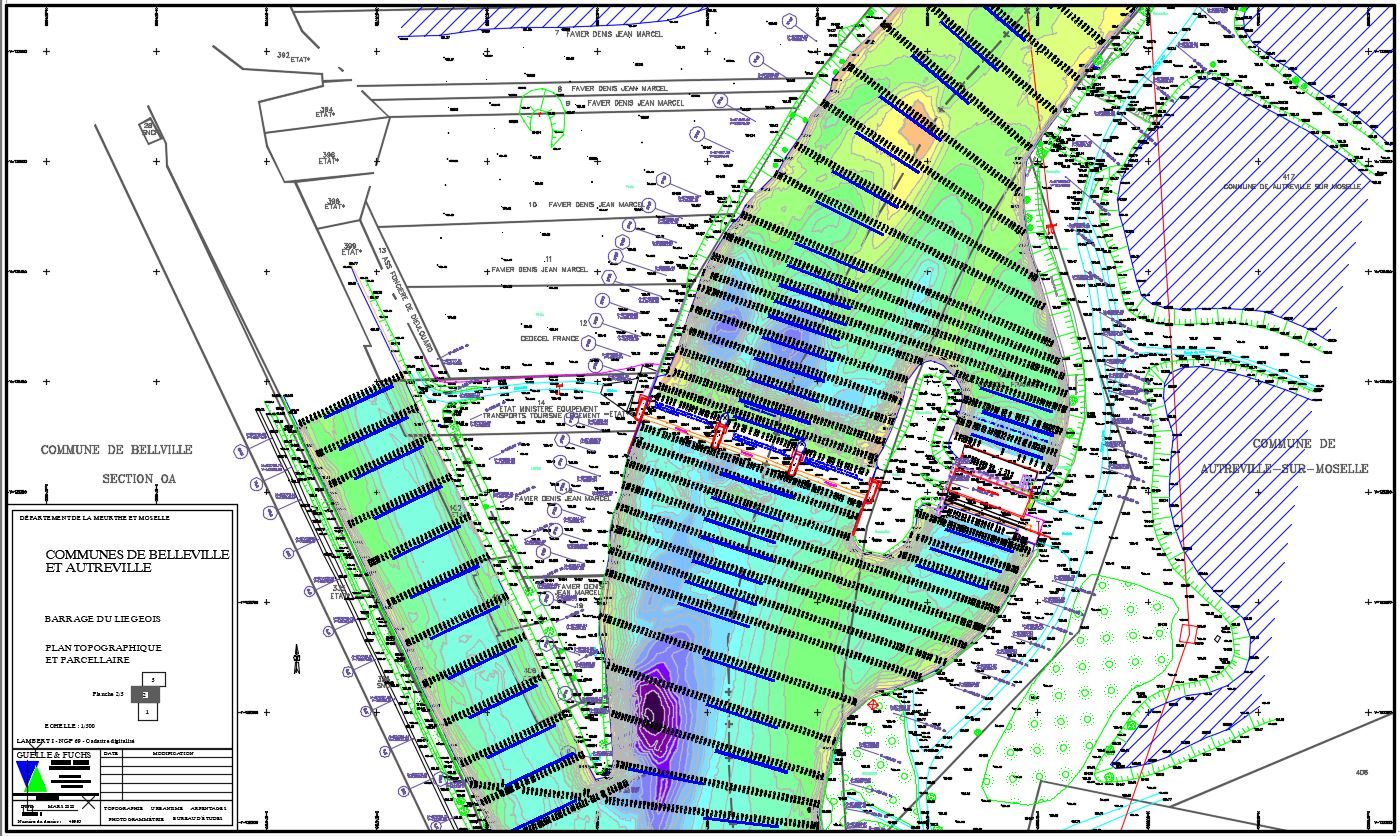

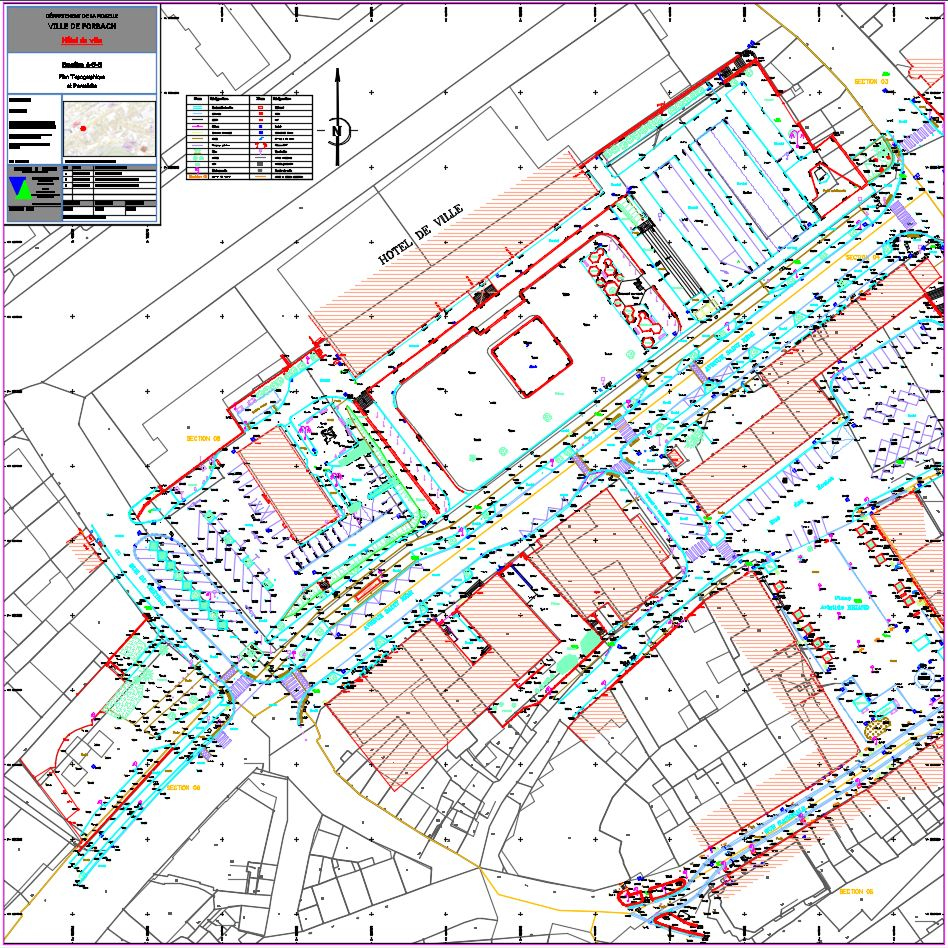

Le plan topographique devra faire figurer :
- Le relief (avec semi de points, lignes de crêtes et talwegs)
- Les infrastructures diverses (éléments de voiries…)
- Les constructions et limites apparentes (bâtiments, clôtures…)
- Les affleurements de réseaux
- La végétation
- La signalisation
- Les éléments de présentation (date, référencement, carroyage…)
Il pourra être complété par le tracer des réseaux, le parcellaire…

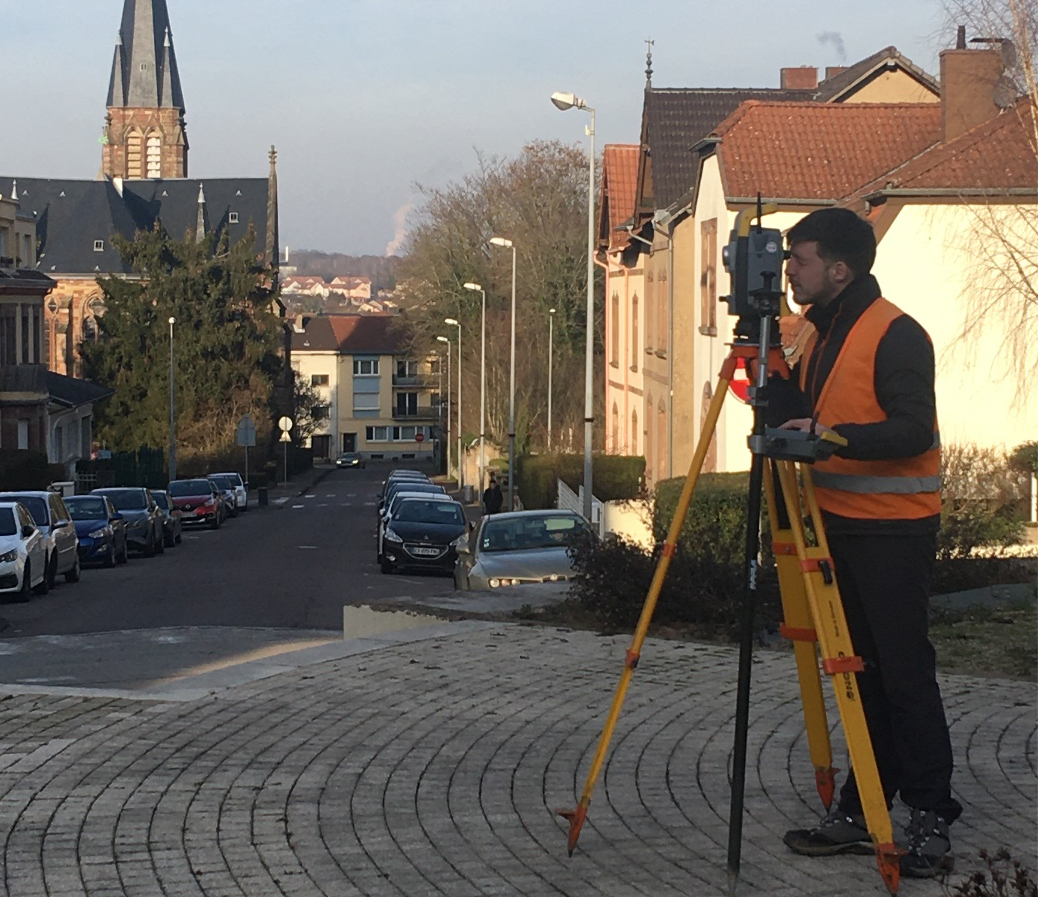

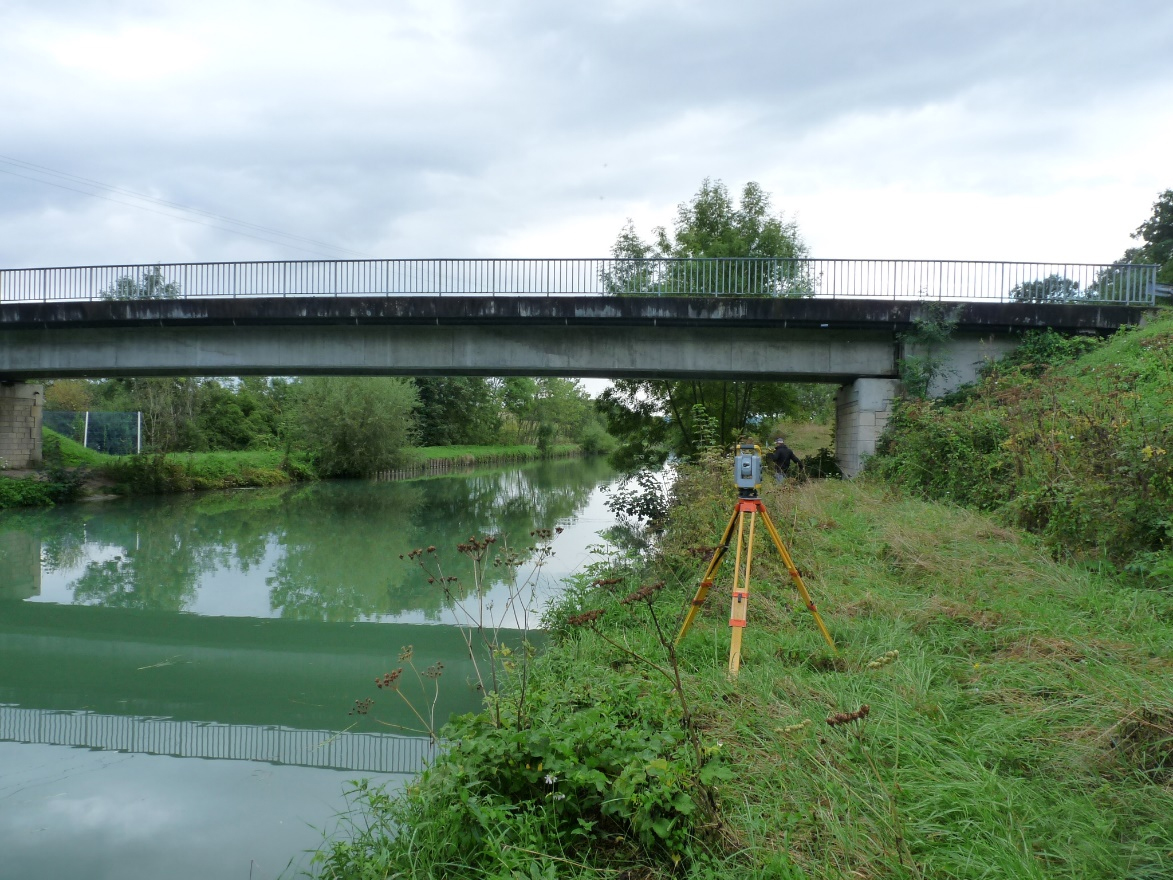

Traditionnellement l’acquisition des données est réalisée par tachéométrie ou GPS.
La bathymétrie est la technique de mesure de la profondeur de l’eau dans le but de définir la topographie du fond d’une étendue d’eau.

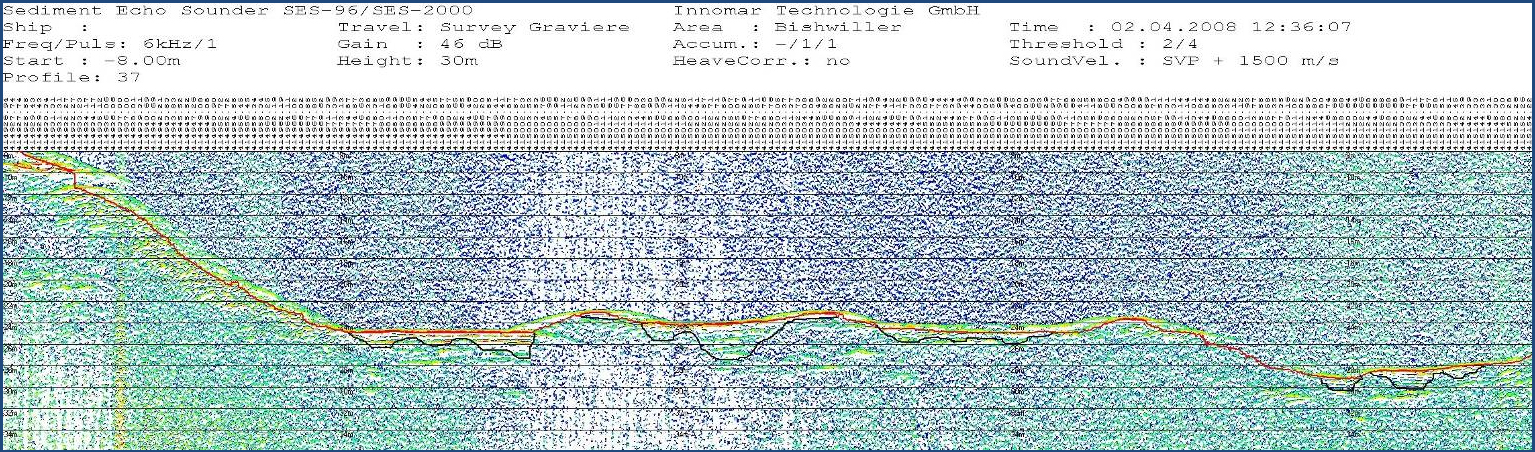

Les relevés bathymétriques peuvent être réalisés simplement avec une pige ou par l’utilisation de sondeurs divers, (mono fréquence, bi-fréquence, multifréquence, certains dits à sédiments permettent de définir les épaisseurs de sédiments). Ces derniers sont couplés via le logiciel Hypack à un GPS ou une station totale.

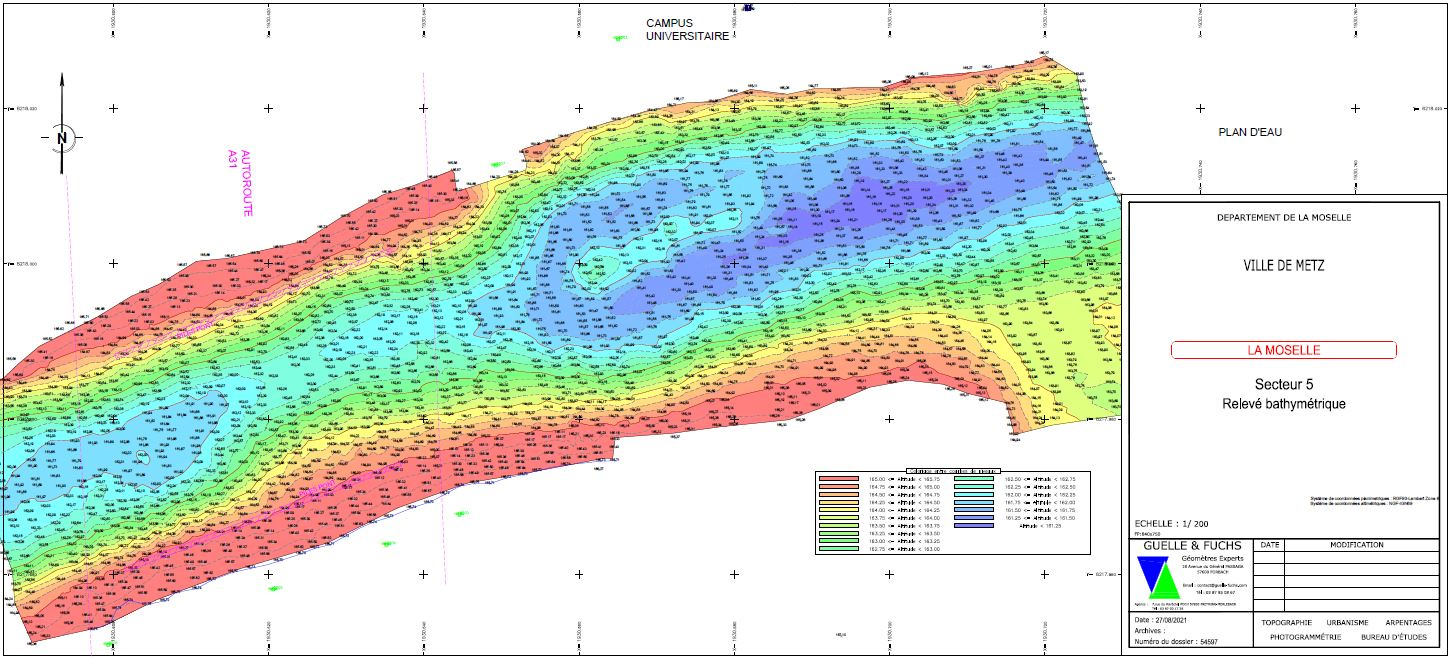

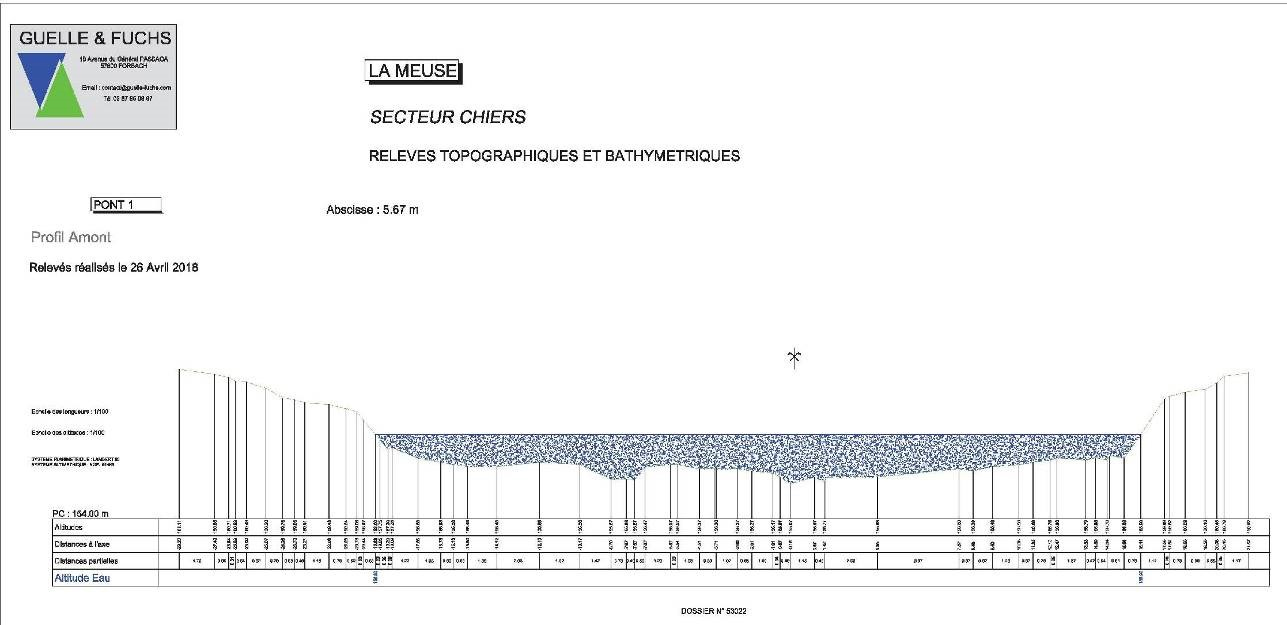

L’acquisition des données peut permettre d’obtenir un rendu sous forme de profils (pour un cours d’eau par exemple), sous forme isobathes, ou semis de points.
Les relevés bathymétriques peuvent permettre d’évaluer des cubatures à extraire par dragage, des réserves de gisement disponible, les tirants d’eau pour la navigation, des volumes de stockage.
Auscultation Métrologie :
La métrologie est la technique qui permet de garantir et maintenir la confiance dans le résultat des mesures.

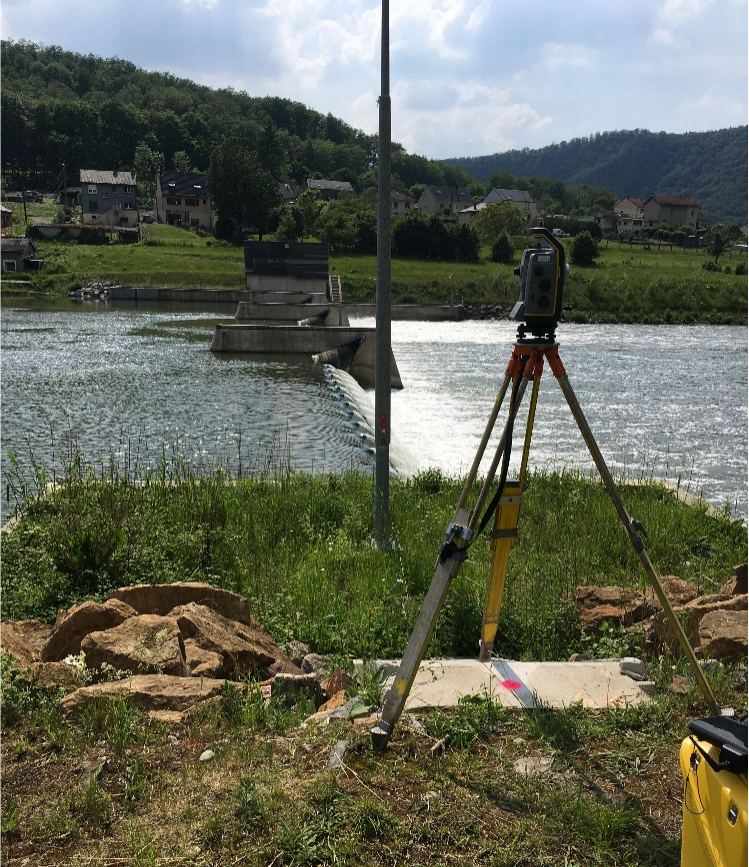

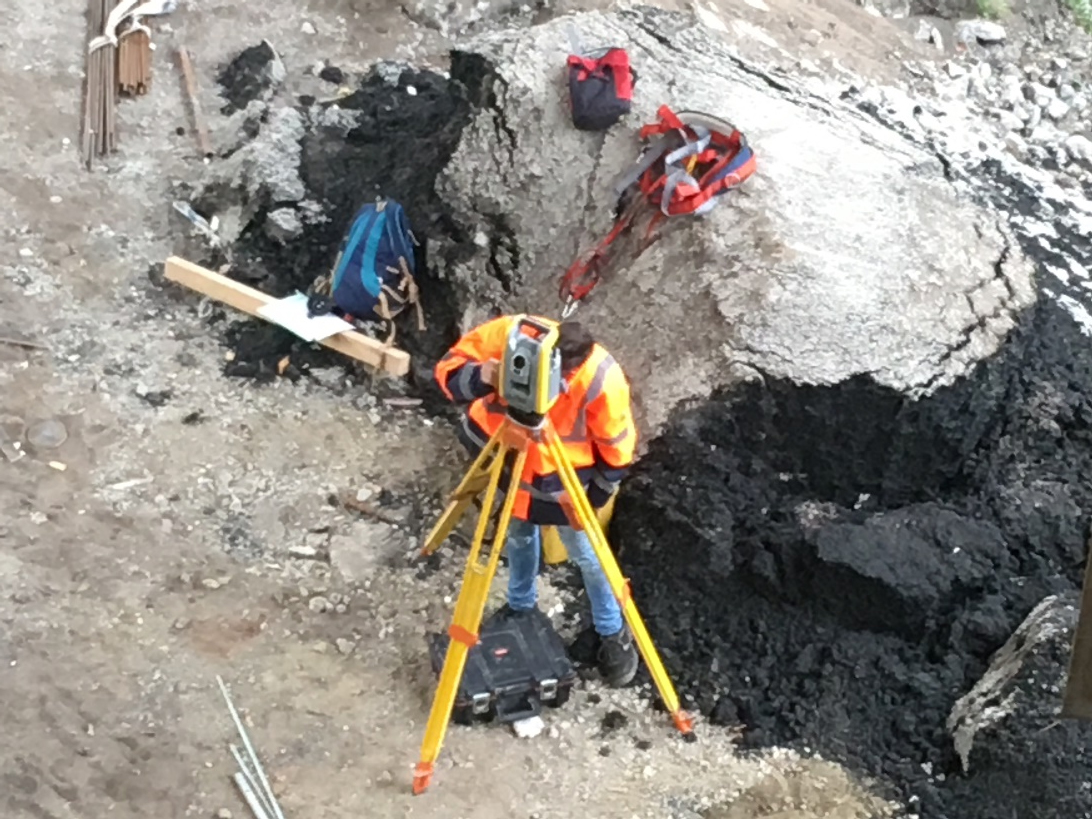

Les auscultations d’ouvrage sont ainsi des relevés de précisions utilisant la métrologie avec donc des observations redondantes permettant de quantifier la précision des résultats. L’objectif étant de définir les éventuels mouvements de l’ouvrage entre deux mesurages. Ces auscultations nécessitent la plupart du temps une instrumentalisation de l’ouvrage à contrôler. (mise en place de cibles, de prisme, de pilier de station…)
Des auscultations particulières de nivellement permettent d’identifier également des déplacements altimétrique du terrain sur des plus grandes étendues, ces auscultations sont souvent réalisés sur les bassins houillers, ferrifère ou salifères avec des suivis de points de plus d’un demi-siècle.
