Le relevé de bâtiments comprend l’ensemble des techniques permettant la retranscription sous forme de plans ou de modèle 3d, de la structure, et des caractéristiques d’un bâtiment. Ce domaine comprend donc à la fois l’acquisition des données et l’élaboration des livrables.
Définition en plans
Cela concerne les livrables qui étaient initialement réalisés par les relevés dit traditionnels avec un simple ruban et un goniomètre.
Les plans d’intérieurs
Ces plans décrivent les bâtiments ou locaux par niveau et superficie, il s’agit globalement d’une vue de dessus qui représente les différents espaces et limites (mur portes et fenêtres) d’un étage d’un bâtiment.
Elévation ou plan de façade
Une élévation représente l’aspect extérieur d’un bâtiment, le plus généralement une façade d’un bâtiment et les éléments visibles depuis la direction opposée. C’est une projection géométrique selon un plan vertical parallèle à l’une des façades
Coupe
Une coupe ou une vue en coupe représente un bâtiment coupé selon un plan vertical d’intérêt pour la compréhension de la structure, en particulier, pour présenter les relations entre les différents niveaux.
Définition en 3 dimensions
Les projets actuels nécessitent de plus en plus des données en entrée modélisées en 3 dimensions sous forme de maquettes (BIM par exemple) plus ou moins réalistes. Le niveau de détails exige que les acquisitions soient réalisées directement dans les trois dimensions.
La photogrammétrie terrestre
Le principe de la photogrammétrie s’applique pour des relevés terrestres. (cf photogrammétrie aérienne), avec des prise de vues verticales par exemple.
Les outils de calculs permettent actuellement l’assemblage de photos modélisation automatique sous forme de nuage de points par exemple.
La lasergrammétrie terrestre
L’utilisation des scanners 3d a permis une acquisition simplifiée en 3 dimensions. Les appareils actuels sont ainsi capables de réaliser des acquisitions rapides et automatiques par balayage d’un bien par le principe de la lasegrammétrie terrestre.

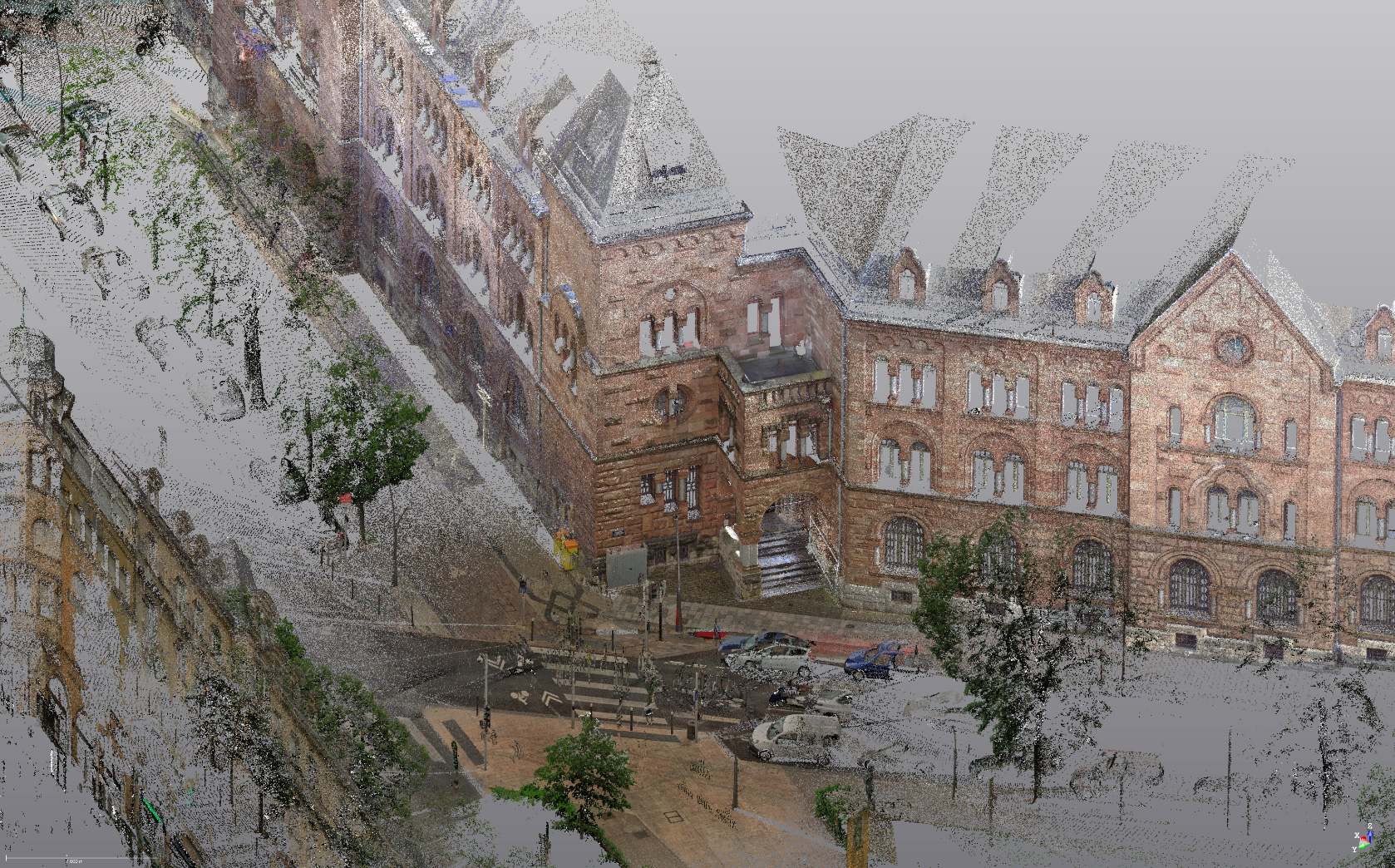

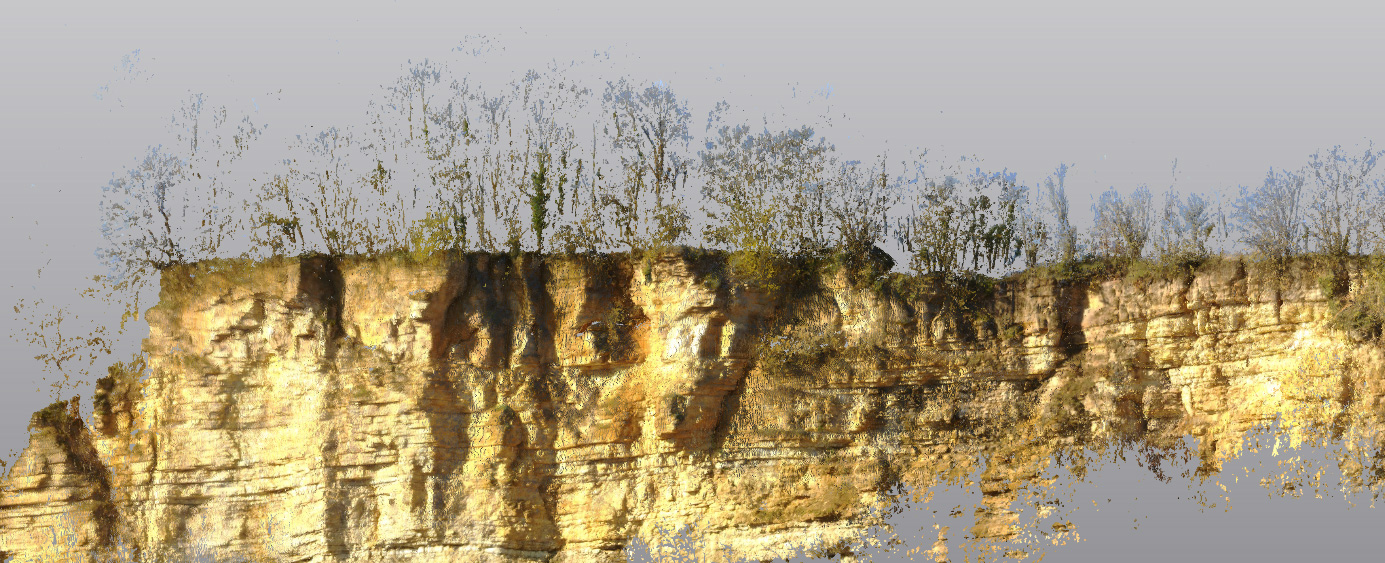

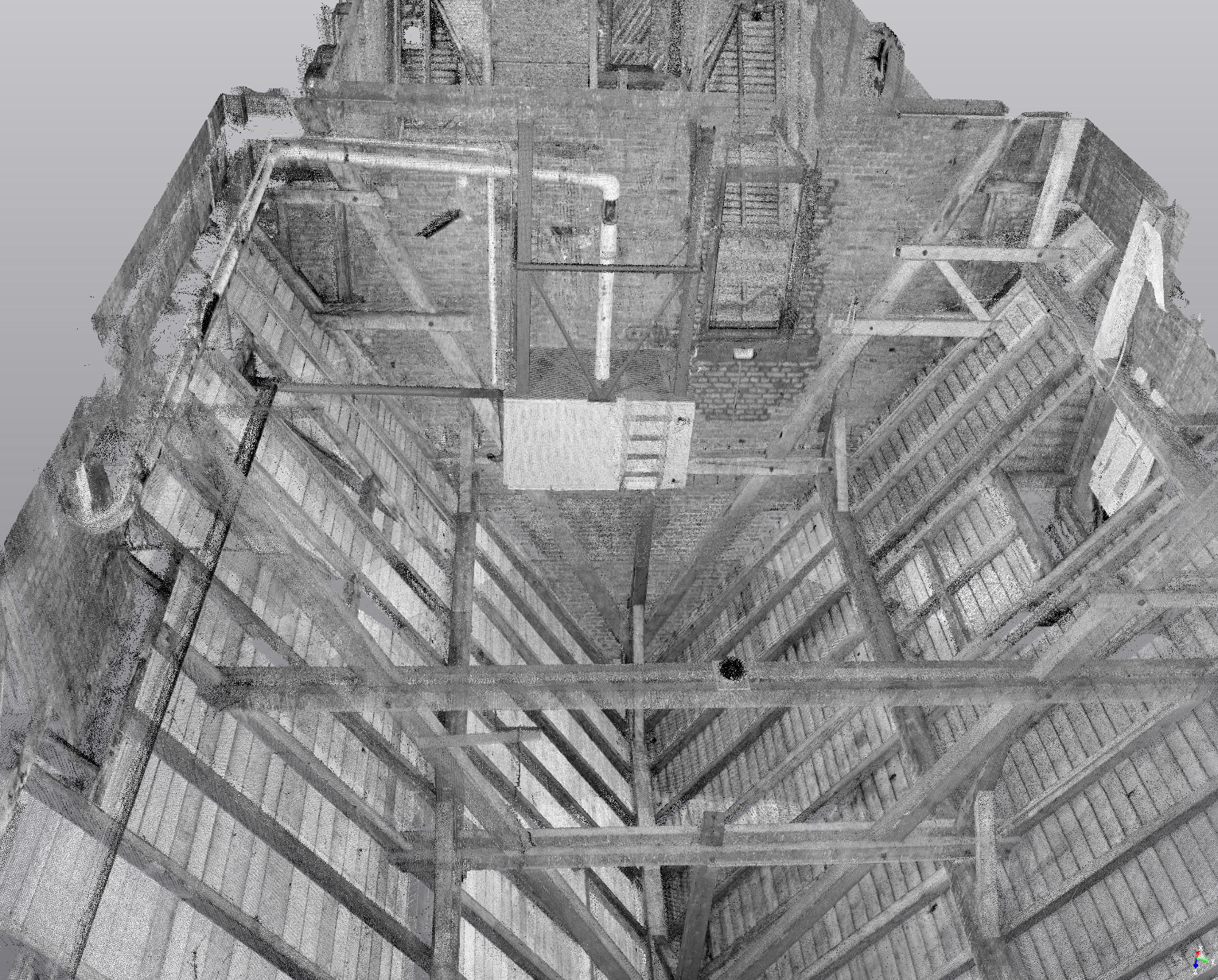

Le scanner fourni un nuage de points colorisé éventuellement (couleur des points correspondant aux couleurs des pixels de photos prises simultanément par le scanner).
Le balayage est soit statique en positionnant le scanner à différents endroits, soit dynamique l’appareil mesure en continu à l’avancée.
En statique l’assemblage est réalisé en post-traitement par référencement, par points homologues, ou par plans.
Les relevés par scanner ou par photogrammétrie restent des outils privilégiés pour l’élaboration de plans.
